Điện cánh buồm: Dự án STEM về “gió điện từ” trong chất lỏng dẫn điện

Từ một thí nghiệm lạ đến bài học về lực Ampère, mômen lực và bảo toàn mômen động lượng.

Câu hỏi mở đầu

Có thể làm cho một vật chuyển động bằng cách “thổi” vào chính cánh buồm gắn trên nó không? Trong đời sống thường ngày, câu trả lời gần như là không. Nhưng trong một thí nghiệm vật lí thú vị, một nam châm gắn cánh buồm có thể quay cùng chiều với chất lỏng dẫn điện mà chính từ trường của nam châm góp phần làm quay.

Mục lục

• 1. Hiện tượng trung tâm của dự án
• 2. Vì sao đây là một dự án STEM rất hay?
• 3. Cơ sở vật lí của hiện tượng
• 4. Nghịch lí biểu kiến: vì sao nam châm không quay?
• 5. Cánh buồm làm thay đổi điều gì?
• 6. Toàn hệ và bảo toàn mômen động lượng
• 7. Thiết kế dự án STEM
• 8. Vật liệu và dụng cụ gợi ý
• 9. Các phiên bản triển khai
• 10. Gợi ý tiến trình dạy học
• 11. Câu hỏi thảo luận chuyên sâu
• 12. Năng lượng đến từ đâu?
• 13. Khó khăn thực nghiệm và cách xử lí
• 14. Sản phẩm học sinh có thể nộp
• 15. Rubric đánh giá gợi ý
• 16. Ý nghĩa giáo dục của dự án
• 17. Kết luận

1. Hiện tượng trung tâm của dự án

Ta xét một cuvet hình trụ chứa chất lỏng dẫn điện, chẳng hạn dung dịch đồng sunfat \(CuSO_4\). Thành trong của cuvet là điện cực ngoài, còn ở tâm cuvet có một thanh kim loại đóng vai trò điện cực trong. Khi nối hai điện cực với nguồn điện một chiều, dòng điện chạy trong chất lỏng theo phương gần như bán kính, từ ngoài vào trong hoặc từ trong ra ngoài tùy cách mắc cực.

Phía trên bề mặt chất lỏng đặt một nam châm hình trụ. Nam châm tạo ra từ trường xuyên qua vùng chất lỏng có dòng điện. Khi đó, phần chất lỏng mang dòng điện chịu tác dụng của lực Ampère. Lực này có phương vuông góc với cả chiều dòng điện và chiều cảm ứng từ, nên có thể tạo ra chuyển động quay của chất lỏng.

Nói ngắn gọn, mật độ lực từ tác dụng lên chất lỏng mang dòng điện được mô tả bởi:

\[ \vec f = \vec j \times \vec B. \]

Trong đó \(\vec j\) là mật độ dòng điện trong chất lỏng, còn \(\vec B\) là cảm ứng từ do nam châm tạo ra. Nếu dòng điện trong chất lỏng hướng theo bán kính, còn từ trường có thành phần thẳng đứng, lực từ sẽ có phương tiếp tuyến. Phương tiếp tuyến chính là phương gây quay.

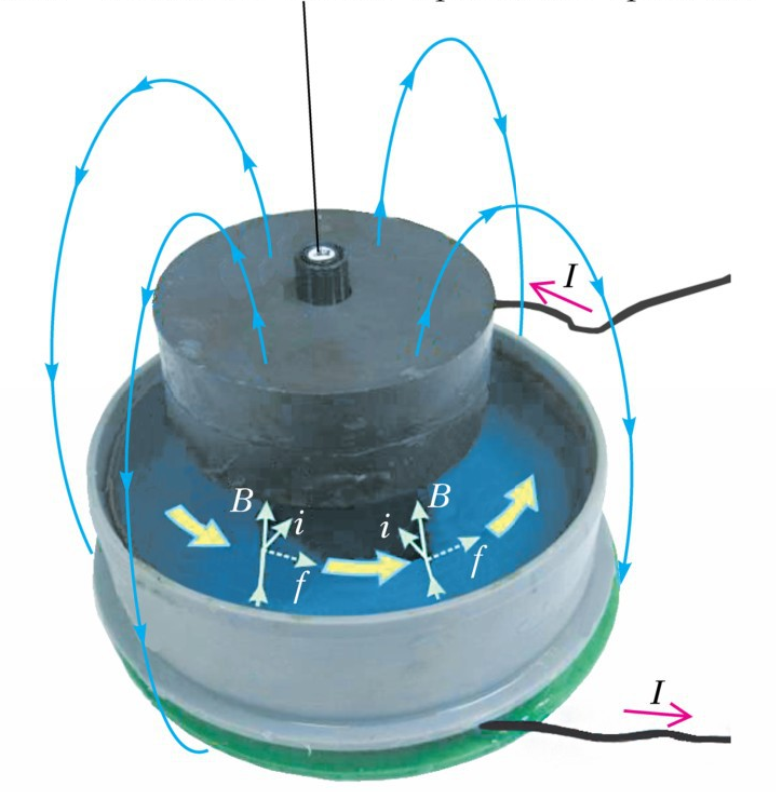

Hình 1. Nam châm phía trên chất lỏng có dòng điện.

Điều thú vị là: nếu chỉ treo nam châm phía trên chất lỏng, nam châm gần như không quay. Nhưng nếu gắn thêm các “cánh buồm” nhỏ vào nam châm, sao cho các cánh buồm tiếp xúc hoặc gần tiếp xúc với dòng chất lỏng quay, thì nam châm có thể quay cùng chiều với chất lỏng.

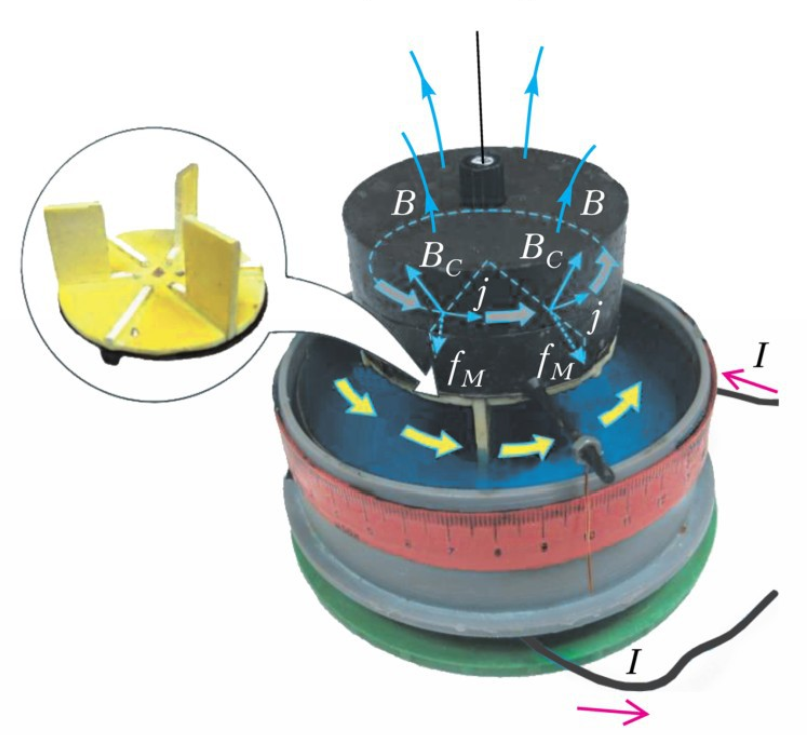

Hình 2. Nam châm có cánh buồm trong chất lỏng có dòng điện.

Có thể nói một cách hình tượng rằng nam châm đã tạo ra một loại “gió điện từ” trong chất lỏng, rồi chính cánh buồm gắn trên nam châm hứng lấy “gió” ấy.

2. Vì sao đây là một dự án STEM rất hay?

Dự án này hấp dẫn vì nó không chỉ là một thí nghiệm minh họa công thức. Nó buộc học sinh phải trả lời nhiều câu hỏi sâu:

1. Vì sao chất lỏng lại quay khi có dòng điện và từ trường?
2. Vì sao nam châm không có cánh buồm gần như không quay?
3. Vì sao khi gắn cánh buồm, nam châm lại quay cùng chiều với chất lỏng?
4. Có phải nam châm đang “tự thổi vào cánh buồm của mình” không?
5. Mômen quay phụ thuộc thế nào vào cường độ dòng điện?
6. Có thể đo định lượng mômen quay hay chỉ quan sát định tính?

Đây là một dự án STEM đúng nghĩa vì học sinh phải kết hợp nhiều thành tố:

Thành tố STEM	Nội dung thể hiện trong dự án
Science	Lực Ampère, từ trường, dòng điện trong chất lỏng, mômen lực, bảo toàn mômen động lượng.
Technology	Dùng nguồn điện một chiều, ampe kế, camera điện thoại, cảm biến quay nếu có.
Engineering	Thiết kế cuvet, điện cực, giá treo nam châm, cánh buồm, cơ cấu giảm ma sát.
Mathematics	Xử lí số liệu, vẽ đồ thị, kiểm tra quan hệ tuyến tính, ước lượng mômen lực.

3. Cơ sở vật lí của hiện tượng

3.1. Dòng điện trong chất lỏng dẫn điện

Trong kim loại, dòng điện là dòng chuyển dời có hướng của electron tự do. Trong dung dịch điện phân như \(CuSO_4\), dòng điện do các ion dương và ion âm chuyển động dưới tác dụng của điện trường.

Khi đặt điện áp giữa điện cực ngoài và điện cực trong, điện trường trong dung dịch có phương gần theo bán kính. Vì vậy, dòng điện trong dung dịch cũng có xu hướng đi theo phương bán kính.

Nếu gọi \(I\) là cường độ dòng điện toàn phần, thì mật độ dòng điện tại một điểm phụ thuộc vào diện tích bề mặt mà dòng điện đi qua. Trong mô hình gần đúng đối xứng trụ, ở khoảng cách \(r\) tính từ tâm, dòng điện đi qua mặt trụ có diện tích:

\[ S = 2\pi r h, \]

với \(h\) là chiều cao phần dung dịch có dòng điện. Khi đó mật độ dòng điện trung bình có thể ước lượng:

\[ j(r) = \frac{I}{2\pi r h}. \]

Công thức này cho thấy mật độ dòng điện lớn hơn ở gần điện cực trung tâm, nơi \(r\) nhỏ.

3.2. Lực Ampère tác dụng lên chất lỏng

Khi một phần tử chất lỏng mang dòng điện đặt trong từ trường, nó chịu lực từ. Dạng tổng quát theo mật độ lực là:

\[ \vec f = \vec j \times \vec B. \]

Nếu \(\vec j\) hướng theo bán kính và \(\vec B\) có phương thẳng đứng, thì \(\vec f\) có phương tiếp tuyến. Phương tiếp tuyến chính là phương gây quay.

Độ lớn mật độ lực là:

\[ f = jB\sin\theta. \]

Trong trường hợp \(\vec j\) gần vuông góc với \(\vec B\), ta có:

\[ f \approx jB. \]

Như vậy, khi tăng dòng điện \(I\), mật độ dòng điện \(j\) tăng, lực từ tăng, và chất lỏng quay nhanh hơn.

Điểm mấu chốt

Dòng điện theo phương bán kính kết hợp với từ trường gần thẳng đứng sẽ tạo lực từ theo phương tiếp tuyến. Chính thành phần lực tiếp tuyến này làm chất lỏng quay.

3.3. Mômen lực làm chất lỏng quay

Một lực tiếp tuyến tác dụng tại khoảng cách \(r\) so với trục quay sẽ tạo mômen lực:

\[ dN = r\,dF. \]

Với chất lỏng, lực từ tác dụng phân bố trên toàn bộ thể tích có dòng điện. Vì vậy, mômen tổng cộng là tổng, hoặc tích phân, của các mômen vi phân:

\[ N = \int r\,dF. \]

Trong mô hình đơn giản, nếu từ trường và dòng điện không biến thiên quá phức tạp, ta có thể dự đoán mômen quay tăng gần tuyến tính theo cường độ dòng điện:

\[ N \propto I. \]

Đây là một điểm rất quan trọng cho dự án STEM: học sinh có thể kiểm chứng bằng thí nghiệm xem góc quay hoặc tốc độ quay có tỉ lệ với cường độ dòng điện hay không.

4. Nghịch lí biểu kiến: vì sao nam châm không quay?

Một câu hỏi tự nhiên là: nếu nam châm tạo ra từ trường làm chất lỏng quay, thì theo định luật III Newton và bảo toàn mômen động lượng, nam châm có phải quay ngược lại không?

Trực giác ban đầu có thể nói “có”. Nhưng thực nghiệm cho thấy nam châm không có cánh buồm gần như không quay.

Để hiểu điều này, cần phân biệt giữa:

1. lực tác dụng lên chất lỏng;
2. lực tác dụng lên nam châm;
3. mômen lực đối với trục quay.

Không phải cứ có lực là có quay. Muốn một vật quay quanh trục, lực tác dụng lên vật phải tạo ra mômen lực đối với trục đó.

Nếu lực tác dụng lên nam châm có phương đi qua trục hoặc có phân bố đối xứng sao cho tổng mômen bằng không, thì nam châm không quay.

Với một nam châm được từ hóa đều theo phương thẳng đứng, có thể hình dung các dòng điện phân tử tương đương như những dòng điện chạy quanh vành đĩa. Tác dụng từ của mạch điện ngoài và dòng điện trong chất lỏng lên các dòng điện phân tử ấy tạo lực theo phương bán kính, nên không tạo mômen quay đối với nam châm.

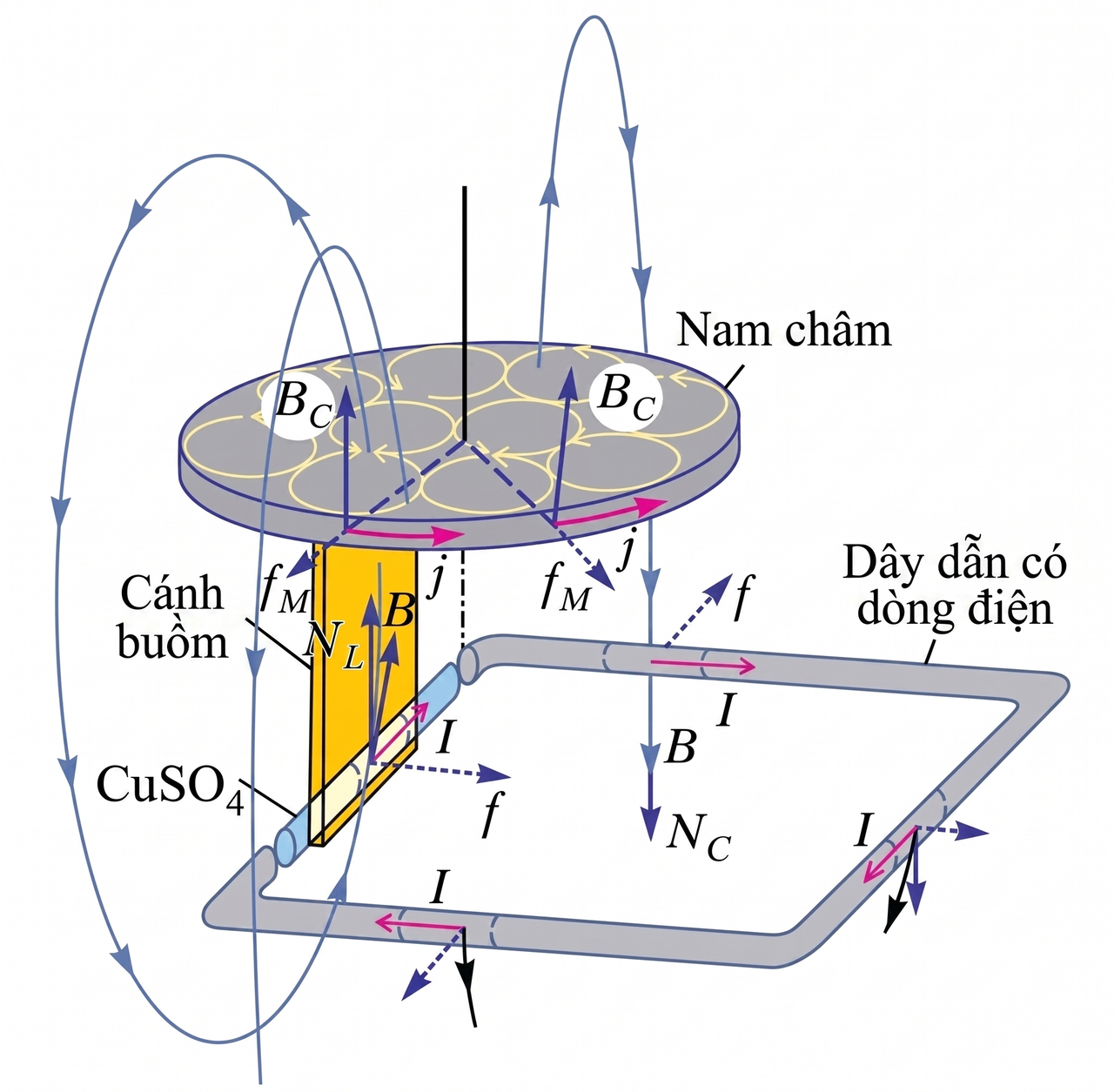

Hình 3. Mô hình nam châm có cánh buồm.

Nói cách khác, điều quyết định không chỉ là lực, mà là mômen của lực:

\[ \vec N = \vec r \times \vec F. \]

Nếu \(\vec F\) cùng phương với \(\vec r\), thì:

\[ \vec N = 0. \]

Đây là một điểm rất đáng khai thác trong dạy học: học sinh thường nghĩ “có lực thì có chuyển động”, nhưng trong chuyển động quay, câu hỏi đúng phải là “có mômen lực hay không?”.

5. Cánh buồm làm thay đổi điều gì?

Khi gắn các cánh buồm nhỏ vào nam châm, tình hình thay đổi.

Chất lỏng bị lực Ampère làm quay. Dòng chất lỏng quay va chạm, kéo hoặc đẩy vào các cánh buồm. Các cánh buồm nhận mômen từ chất lỏng, và vì chúng gắn với nam châm nên kéo nam châm quay theo.

Điều này có vẻ giống như nam châm “tự thổi vào cánh buồm của mình”, nhưng cần hiểu cẩn thận.

Nam châm không trực tiếp tự đẩy chính nó. Nam châm tạo từ trường; từ trường tác dụng lên dòng điện trong chất lỏng; chất lỏng quay; chất lỏng tác dụng cơ học lên cánh buồm; cánh buồm kéo nam châm quay.

Chuỗi tác dụng có thể viết như sau:

\[ \text{Nam châm} \rightarrow \text{Từ trường} \rightarrow \text{Lực Ampère lên chất lỏng} \rightarrow \text{Chất lỏng quay} \rightarrow \text{Cánh buồm nhận mômen} \rightarrow \text{Nam châm quay}. \]

Nói hình tượng, nam châm tạo ra một loại “gió điện từ” trong chất lỏng, rồi cánh buồm hứng lấy “gió” ấy.

Ẩn dụ dễ nhớ

Trong thí nghiệm này, chất lỏng dẫn điện đóng vai trò như “không khí”, lực Ampère đóng vai trò như “nguồn tạo gió”, còn các cánh buồm nhỏ biến chuyển động của chất lỏng thành chuyển động quay của nam châm.

6. Toàn hệ và bảo toàn mômen động lượng

Một điểm rất sâu của thí nghiệm là không thể chỉ xét riêng nam châm và chất lỏng. Cần xét toàn hệ gồm:

• nam châm có cánh buồm;
• chất lỏng dẫn điện;
• các điện cực;
• dây dẫn ngoài;
• nguồn điện;
• giá đỡ hoặc Trái Đất nếu hệ không hoàn toàn tự do.

Trong một hệ kín lí tưởng, tổng mômen lực ngoài bằng không thì mômen động lượng toàn hệ được bảo toàn:

\[ \frac{d\vec L}{dt} = \vec N_{\text{ngoài}}. \]

Nếu:

\[ \vec N_{\text{ngoài}} = 0, \]

thì:

\[ \vec L = \text{hằng số}. \]

Trong mô hình gồm ba phần: nam châm có cánh buồm, phần chất lỏng và dây dẫn ngoài, tổng mômen lực của hệ kín bằng không:

\[ \vec N = 0. \]

Sau khi loại bỏ các tương tác không tạo quay, còn lại hai mômen chính:

\[ \vec N_L + \vec N_C = 0. \]

Ở đây \(\vec N_L\) là mômen tác dụng lên chất lỏng, còn \(\vec N_C\) liên quan tới phần còn lại của mạch. Điểm này giúp học sinh hiểu rằng sự quay của chất lỏng không xuất hiện “miễn phí”. Luôn có phần khác của hệ nhận mômen ngược lại.

Trong thí nghiệm thực tế, một phần mômen có thể truyền cho điện cực, dây dẫn, giá đỡ, mặt bàn và cuối cùng là Trái Đất.

7. Thiết kế dự án STEM

7.1. Mục tiêu của dự án

Sau khi hoàn thành dự án, học sinh có thể:

1. giải thích được lực Ampère tác dụng lên chất lỏng dẫn điện;
2. mô tả được vì sao chất lỏng quay trong từ trường;
3. phân biệt lực và mômen lực trong chuyển động quay;
4. giải thích vai trò của cánh buồm gắn trên nam châm;
5. thiết kế được mô hình thí nghiệm kiểm chứng hiện tượng;
6. thu thập số liệu và vẽ đồ thị liên hệ giữa dòng điện và góc quay hoặc tốc độ quay;
7. thảo luận được bảo toàn mômen động lượng trong một hệ điện từ – cơ học.

7.2. Câu hỏi định hướng

Có thể đặt vấn đề cho học sinh bằng một câu hỏi gây tò mò:

Câu hỏi dự án

Một nam châm có thể làm chất lỏng quay. Vậy có thể dùng chính dòng chất lỏng ấy để làm nam châm quay lại hay không?

Hoặc có thể đặt theo cách gần gũi hơn:

Câu hỏi dự án

Có thể tạo ra một chiếc thuyền buồm chạy bằng “gió điện từ” không?

Các câu hỏi phụ:

• Nếu đảo chiều dòng điện thì chiều quay có đổi không?
• Nếu lật cực nam châm thì chiều quay có đổi không?
• Nếu tăng dòng điện thì tốc độ quay thay đổi thế nào?
• Nếu đưa nam châm ra xa mặt chất lỏng thì hiện tượng yếu đi hay mạnh lên?
• Nếu bỏ cánh buồm thì nam châm còn quay không?
• Nếu thay đổi số cánh buồm thì tốc độ quay thay đổi thế nào?
• Nếu thay đổi diện tích cánh buồm thì mômen quay thay đổi thế nào?

8. Vật liệu và dụng cụ gợi ý

Một mô hình STEM có thể dùng các vật liệu sau:

• nam châm tròn hoặc nam châm hình trụ;
• cốc hoặc hộp nhựa tròn làm cuvet;
• lá đồng hoặc dây đồng làm điện cực ngoài;
• thanh đồng hoặc đinh đồng làm điện cực trung tâm;
• dung dịch \(CuSO_4\) loãng hoặc dung dịch điện phân phù hợp;
• nguồn điện một chiều hạ áp;
• ampe kế hoặc đồng hồ đo điện đa năng;
• dây nối điện;
• công tắc;
• chỉ mảnh hoặc dây treo mảnh;
• nhựa mỏng để làm cánh buồm;
• keo dán;
• giá đỡ;
• thước đo góc;
• điện thoại quay video để đo tốc độ góc.

An toàn thí nghiệm

Nên dùng nguồn điện một chiều thấp áp, có giới hạn dòng điện. Không chạm tay vào hai điện cực khi mạch đang hoạt động. Nếu dùng dung dịch \(CuSO_4\), cần tránh tiếp xúc trực tiếp với da, không nếm, không ngửi gần và xử lí hóa chất thải đúng quy định.

9. Các phiên bản triển khai

9.1. Phiên bản 1: Quan sát định tính

Ở mức đơn giản nhất, học sinh chỉ cần quan sát:

• khi chưa có dòng điện, chất lỏng đứng yên;
• khi bật dòng điện, chất lỏng bắt đầu quay;
• khi tăng dòng điện, chất lỏng quay nhanh hơn;
• khi có cánh buồm, nam châm quay theo;
• khi bỏ cánh buồm, nam châm không quay rõ rệt.

Phiên bản này phù hợp để trình diễn trên lớp hoặc dùng làm hoạt động mở đầu cho bài học về lực từ.

9.2. Phiên bản 2: Khảo sát chiều quay

Học sinh thay đổi chiều dòng điện và chiều cực từ của nam châm. Từ quy tắc bàn tay trái hoặc tích có hướng:

\[ \vec f = \vec j \times \vec B, \]

học sinh dự đoán chiều quay của chất lỏng, sau đó kiểm tra bằng thực nghiệm.

Trường hợp	Chiều dòng điện	Cực nam châm hướng xuống	Dự đoán chiều quay	Quan sát
1	Từ ngoài vào tâm	N	...	...
2	Từ tâm ra ngoài	N	...	...
3	Từ ngoài vào tâm	S	...	...
4	Từ tâm ra ngoài	S	...	...

9.3. Phiên bản 3: Khảo sát định lượng

Ở mức nâng cao, học sinh đo góc quay \(\varphi\) của nam châm treo bằng dây mảnh. Nếu dây treo có độ cứng xoắn \(k\), mômen quay liên hệ với góc quay bởi:

\[ N = k\varphi. \]

Hệ số \(k\) có thể xác định thông qua chu kì dao động xoắn:

\[ T = 2\pi\sqrt{\frac{J}{k}}, \]

trong đó \(J\) là mômen quán tính của nam châm. Suy ra:

\[ k = \frac{4\pi^2J}{T^2}. \]

Sau khi biết \(k\), đo \(\varphi\) ở các giá trị dòng điện khác nhau, học sinh tính được:

\[ N = k\varphi. \]

Nếu mômen quay tỉ lệ với dòng điện, đồ thị \(N\) theo \(I\) gần là một đường thẳng:

\[ N \propto I. \]

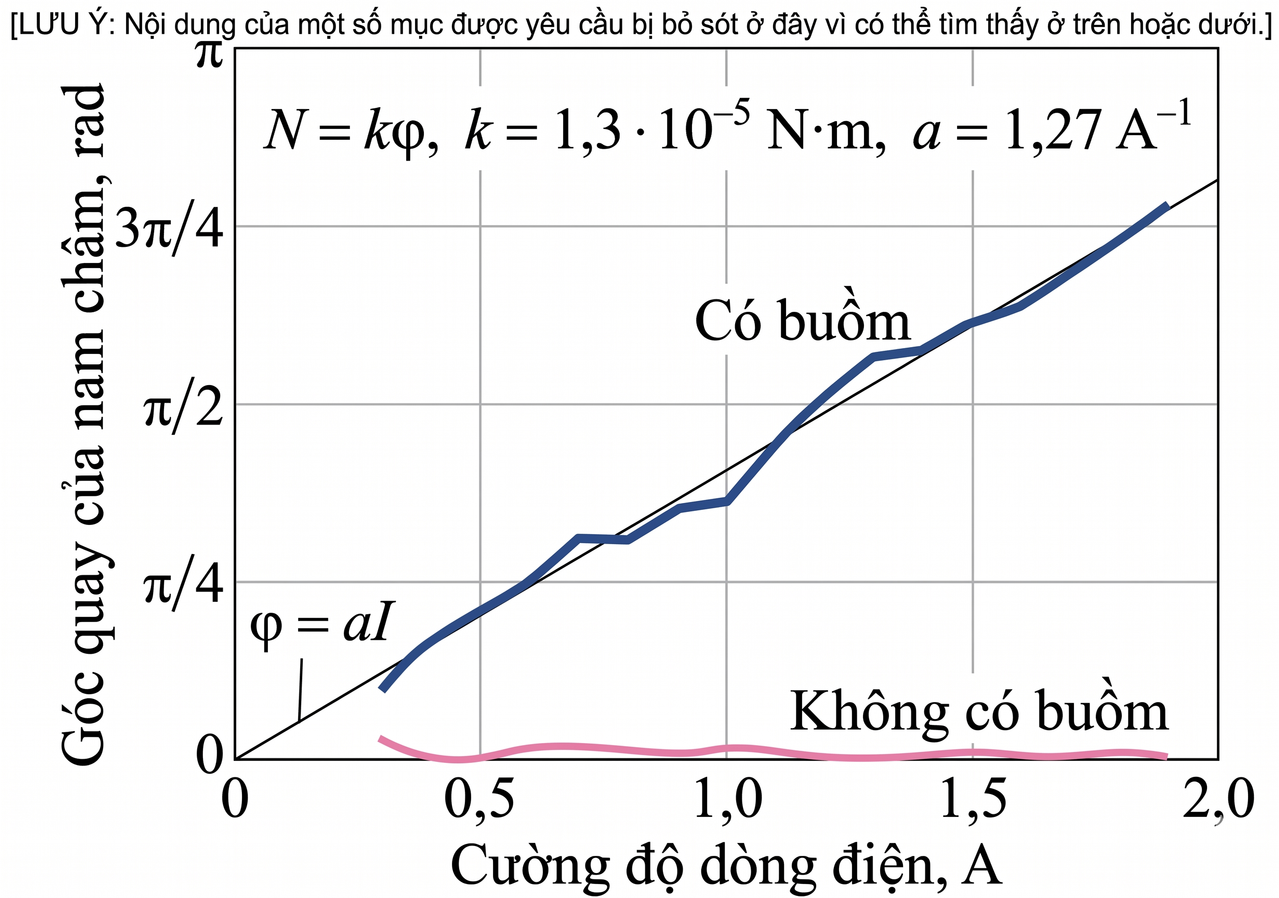

Hình 4. Mômen quay, góc quay của nam châm và cường độ dòng điện.

9.4. Phiên bản 4: Thiết kế tối ưu cánh buồm

Học sinh có thể thay đổi:

• số cánh buồm;
• chiều cao cánh buồm;
• chiều rộng cánh buồm;
• góc nghiêng cánh buồm;
• khoảng cách giữa nam châm và mặt chất lỏng;
• loại chất lỏng điện phân;
• nồng độ dung dịch.

Sau đó tìm cấu hình làm nam châm quay nhanh nhất hoặc tạo mômen lớn nhất. Đây là phần rất “STEM”, vì học sinh phải thiết kế, thử nghiệm, thất bại, điều chỉnh và tối ưu hóa.

10. Gợi ý tiến trình dạy học

10.1. Giai đoạn 1: Khơi gợi vấn đề

Giáo viên đặt câu hỏi:

Câu hỏi khởi động

Một chiếc thuyền có thể chạy nếu ta ngồi trên thuyền và thổi vào cánh buồm của chính nó không?

Học sinh thảo luận. Phần lớn sẽ trả lời không. Sau đó giáo viên giới thiệu biến thể:

Biến thể vật lí

Nếu thay không khí bằng chất lỏng dẫn điện, thay gió thường bằng lực điện từ, và thay thuyền bằng nam châm có cánh buồm thì sao?

10.2. Giai đoạn 2: Dự đoán

Học sinh dự đoán hiện tượng:

1. Chất lỏng có quay không?
2. Nam châm không cánh buồm có quay không?
3. Nam châm có cánh buồm quay cùng chiều hay ngược chiều chất lỏng?

Nên yêu cầu học sinh viết lí do, không chỉ chọn đáp án.

10.3. Giai đoạn 3: Thí nghiệm

Giáo viên hoặc nhóm học sinh lắp mô hình, bật dòng điện và quan sát. Có thể dùng mạt nhỏ, hạt nhẹ, bột mịn hoặc phẩm màu để thấy chuyển động của chất lỏng.

10.4. Giai đoạn 4: Giải thích

Học sinh dùng quy tắc bàn tay trái hoặc tích có hướng để giải thích lực từ:

\[ \vec f = \vec j \times \vec B. \]

Sau đó giải thích vì sao lực tiếp tuyến làm chất lỏng quay, còn cánh buồm nhận mômen từ dòng chất lỏng quay.

10.5. Giai đoạn 5: Mở rộng định lượng

Học sinh đo \(I\), \(\varphi\), hoặc tốc độ quay \(\omega\), rồi lập bảng, vẽ đồ thị và rút ra kết luận.

Lần đo	\(I\) (A)	\(\varphi\) (rad)	\(N = k\varphi\) (N.m)	\(\omega\) (rad/s)	Nhận xét
1	...	...	...	...	...
2	...	...	...	...	...
3	...	...	...	...	...

11. Câu hỏi thảo luận chuyên sâu

Câu hỏi 1. Nếu đảo chiều dòng điện nhưng giữ nguyên cực nam châm, chiều quay thay đổi thế nào?

Vì:

\[ \vec f = \vec j \times \vec B, \]

nên khi \(\vec j\) đổi chiều, \(\vec f\) đổi chiều. Do đó chiều quay của chất lỏng cũng đổi chiều.

Câu hỏi 2. Nếu đảo cực nam châm nhưng giữ nguyên chiều dòng điện, chiều quay thay đổi thế nào?

Khi đảo cực nam châm, chiều của \(\vec B\) đổi. Vì \(\vec f = \vec j \times \vec B\), nên lực từ đổi chiều và chiều quay cũng đổi.

Câu hỏi 3. Nếu đồng thời đảo chiều dòng điện và đảo cực nam châm, chiều quay có đổi không?

Khi cả \(\vec j\) và \(\vec B\) cùng đổi chiều, tích có hướng \(\vec j \times \vec B\) không đổi chiều. Vì vậy chiều quay không đổi.

Câu hỏi 4. Vì sao nam châm không cánh buồm không quay rõ, mặc dù nó tạo từ trường làm chất lỏng quay?

Vì lực tác dụng lên các dòng điện phân tử tương đương trong nam châm có phân bố sao cho không tạo ra mômen quay tổng cộng. Nói ngắn gọn, có lực nhưng không có mômen lực đối với trục quay.

Câu hỏi 5. Cánh buồm có cần dẫn điện không?

Không. Trong thí nghiệm này, cánh buồm đóng vai trò cơ học: nhận lực kéo từ chất lỏng quay. Chúng không cần dẫn điện. Thậm chí có thể làm cánh buồm bằng nhựa mỏng.

Câu hỏi 6. Dòng chất lỏng quay có phải là “gió” không?

Theo nghĩa thông thường, không. Nhưng về mặt cơ học, dòng chất lỏng chuyển động tương đối so với cánh buồm có thể tác dụng lực lên cánh buồm, giống như gió tác dụng lên buồm. Vì vậy có thể gọi hình tượng là “gió điện từ”.

12. Năng lượng đến từ đâu?

Một hiểu lầm dễ xuất hiện là: nam châm có vẻ như tự làm mình quay, vậy có phải ta đã tạo ra chuyển động mà không cần năng lượng?

Không. Năng lượng đến từ nguồn điện.

Nguồn điện duy trì dòng điện trong chất lỏng. Dòng điện trong từ trường chịu lực Ampère, làm chất lỏng chuyển động. Một phần năng lượng điện chuyển thành cơ năng quay của chất lỏng và nam châm có cánh buồm; phần còn lại biến thành nhiệt do điện trở của dung dịch và dây dẫn.

Sơ đồ chuyển hóa năng lượng là:

\[ \text{Điện năng} \rightarrow \text{Cơ năng quay} + \text{Nhiệt năng}. \]

Công suất điện cung cấp cho mạch là:

\[ P = UI. \]

Trong đó một phần có thể chuyển thành công suất cơ học:

\[ P_{\text{cơ}} = N\omega, \]

với \(N\) là mômen quay và \(\omega\) là tốc độ góc.

Hiệu suất của mô hình chắc chắn không cao, nhưng mục tiêu của dự án không phải là tạo động cơ hiệu suất lớn. Mục tiêu là hiểu được sự liên hệ giữa điện, từ và chuyển động cơ học.

13. Khó khăn thực nghiệm và cách xử lí

13.1. Chất lỏng quay yếu

Nguyên nhân có thể là:

• dòng điện quá nhỏ;
• nam châm quá xa mặt chất lỏng;
• từ trường yếu;
• dung dịch dẫn điện kém;
• ma sát lớn;
• cánh buồm quá nhỏ.

Cách xử lí:

• giảm khoảng cách giữa nam châm và mặt chất lỏng;
• tăng diện tích cánh buồm;
• dùng nam châm mạnh hơn;
• kiểm tra lại tiếp xúc điện;
• tăng nhẹ nồng độ dung dịch điện phân trong giới hạn an toàn;
• giảm ma sát ở hệ treo.

13.2. Có bọt khí ở điện cực

Khi điện phân xảy ra, có thể xuất hiện bọt khí ở điện cực. Bọt khí làm dòng điện không ổn định và gây nhiễu chuyển động chất lỏng.

Cách xử lí:

• dùng điện áp thấp;
• không chạy thí nghiệm quá lâu;
• làm sạch điện cực;
• ghi nhận hiện tượng bọt khí như một yếu tố sai số.

13.3. Nam châm bị hút lệch hoặc chạm chất lỏng

Nam châm cần được treo cân bằng, không chạm thành cuvet và không chạm điện cực. Nếu chạm, ma sát sẽ làm sai kết quả.

13.4. Dây treo xoắn không đều

Nếu dùng dây treo để đo mômen quay, cần kiểm tra dây có tính đàn hồi xoắn tương đối ổn định. Nên đo nhiều lần chu kì dao động xoắn để giảm sai số.

14. Sản phẩm học sinh có thể nộp

Một dự án STEM không nên chỉ dừng ở việc “làm cho quay”. Có thể yêu cầu học sinh nộp các sản phẩm sau:

1. mô hình thí nghiệm hoạt động được;
2. bản vẽ thiết kế cuvet, điện cực, cánh buồm;
3. video ghi lại quá trình hoạt động;
4. bảng số liệu \(I\), \(\varphi\), \(\omega\) hoặc thời gian quay;
5. đồ thị biểu diễn quan hệ giữa đại lượng đầu vào và đầu ra;
6. phần giải thích vật lí bằng công thức;
7. phân tích sai số và đề xuất cải tiến;
8. báo cáo cuối cùng hoặc poster khoa học.

15. Rubric đánh giá gợi ý

Tiêu chí	Mức đạt yêu cầu	Mức khá	Mức tốt
Thiết kế mô hình	Lắp được mô hình cơ bản.	Mô hình hoạt động ổn định.	Mô hình đẹp, chắc chắn, dễ đo.
Hiểu hiện tượng	Nêu được chất lỏng quay do lực từ.	Giải thích đúng chiều lực.	Phân tích được mômen lực và vai trò cánh buồm.
Đo đạc	Có số liệu đơn giản.	Có bảng và đồ thị.	Có xử lí sai số, lặp phép đo.
Công thức vật lí	Dùng được \(\vec f = \vec j \times \vec B\).	Liên hệ được \(N = k\varphi\).	Phân tích được bảo toàn mômen động lượng.
Sáng tạo	Làm theo mẫu.	Có cải tiến nhỏ.	Có phương án tối ưu hóa rõ ràng.
Trình bày	Báo cáo đủ ý.	Báo cáo rõ ràng.	Báo cáo thuyết phục, có hình ảnh, video, đồ thị.

16. Ý nghĩa giáo dục của dự án

Điểm đáng quý của dự án này là nó làm cho học sinh thấy vật lí không chỉ là công thức có sẵn. Cùng một công thức:

\[ \vec f = \vec j \times \vec B, \]

nếu đặt trong một bối cảnh khéo léo, có thể dẫn tới một hiện tượng vừa lạ, vừa sâu, vừa gợi tranh luận.

Học sinh có thể bắt đầu bằng một câu hỏi tưởng như vui:

Câu hỏi gợi tò mò

Có thể tự thổi vào buồm của mình để chuyển động không?

Nhưng sau đó các em phải đi qua nhiều tầng vật lí:

• dòng điện trong môi trường điện phân;
• từ trường của nam châm;
• lực Ampère;
• mômen lực;
• chuyển động quay;
• bảo toàn mômen động lượng;
• chuyển hóa năng lượng;
• sai số thực nghiệm.

Đó chính là tinh thần của giáo dục STEM: từ một hiện tượng cụ thể, học sinh học cách đặt câu hỏi, thiết kế mô hình, kiểm chứng giả thuyết, đo đạc, xử lí dữ liệu và xây dựng lời giải thích khoa học.

17. Kết luận

Kết luận

“Điện cánh buồm” là một dự án STEM rất đáng triển khai trong dạy học điện từ học. Nó đủ đơn giản để học sinh phổ thông có thể tiếp cận, nhưng cũng đủ sâu để mở ra nhiều thảo luận nghiêm túc về lực từ, mômen lực và bảo toàn mômen động lượng.

Trong mô hình này, nam châm không đơn giản là một vật bị động tạo ra từ trường. Nó tham gia vào một chuỗi tương tác thú vị: tạo từ trường, làm chất lỏng dẫn điện quay, rồi nhờ cánh buồm mà nhận lại chuyển động từ chính dòng chất lỏng ấy.

Nói hình tượng, nam châm đã tạo ra một thứ “gió điện từ” trong chất lỏng — và cánh buồm của nó hứng lấy cơn gió ấy.

Vì vậy, nếu cần một dự án STEM vừa đẹp mắt, vừa giàu chất vật lí, vừa có khả năng kích thích tư duy phản biện, thì Điện cánh buồm là một lựa chọn rất hấp dẫn.
